高壓電纜和低壓電纜的差異很大，首要體現在以下幾個方面：

　　一、電壓等級的不同：依據《GB/T 2900.50-2008 電工術語 發電、輸電及配電
通用術語》的規則，把電壓低于1KV(含1KV)界說為低壓，1KV-330KV稱為高壓。所以額外電壓在1KV及以下的稱為低壓電纜，額外電壓在1KV-330KV的為高壓電纜。而咱們作業日子中比較常見的便是0.4KV和10KV電壓等級用的電纜，下面的剖析咱們就環繞這兩個電壓等級的電纜來說一下。

　　二、結構差異：

　　1、高壓電纜：

　　(1)、絞合銅導體：傳輸電能的導體，由多股硬導線絞合而成。

　　(2)、導體屏蔽層：因?yàn)閷?dǎo)體是由多根硬線絞合而成，外表有空地，會導致電場不均勻易產生部分放電，所以運用能夠?qū)щ姷姆墙饘佘浶再Y料填充以確保跟絕緣層的完美貼合來均勻電場，進步電纜壽數。

　　(3)、絕緣層：因?yàn)?0KV暴露導體間的電氣空地為125mm,電纜中兩導體間的空地很小，所以需求用功能能比較好的交聯聚錄乙烯資料來制造，起首要的絕緣效果。一般8.7/15KV類型的絕緣層厚度不低于4.5mm.

　　(4)、絕緣屏蔽層：相同因?yàn)榻^緣層和外層護套直接的結合也會存在空地，所以在絕緣層外面有加了一層能夠?qū)щ姷陌雽?dǎo)體層，來均勻電場，避免部分放電。

　　(5)、金屬屏蔽層：為確保半導體層能夠牢靠的接地，外面又包了一層金屬屏蔽層，而金屬屏蔽層正常作業時直接接地把電纜與其他導體間的分布電容電流泄掉，一起也能屏蔽掉一些電磁攪擾，避免攪擾其他設備。

　　(6)、填充資料：為消除三相電纜之間的互感現象需求將三相電纜呈對稱的品字形擺放，內部空余出來的空間需求填充料來完結，然后保障線芯的穩定性和電纜的機械強度。

　　(7)、繞包帶：資料大多為PVC，無紡布等首要為維護電纜阻隔外部影響，包緊線芯和填充料呈圓形不松懈。

　　(8)、內護層：內護層是包覆在電纜絕緣上的維護覆蓋層，用以避免絕緣層受潮、機械損害以及光和化學腐蝕性媒質等的效果。

　　(9)、鋼帶鎧裝層：鎧裝電纜用來添加電纜的機械強度,進步防腐蝕才干,是為易受機械損壞及及易受腐蝕的區域而規劃。

　　(10)、聚氯乙烯外護套：首要起到維護、阻隔和防水效果，供給最外層的防護。

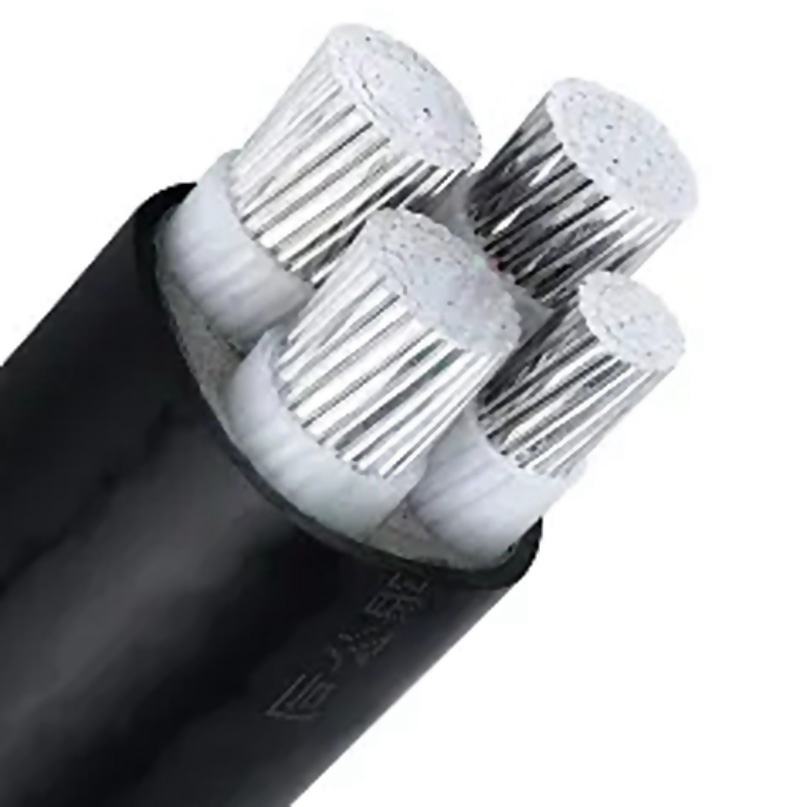

　　低壓電纜：

　　低壓電纜的結構跟高壓電纜相差了導體屏蔽層、絕緣屏蔽層、金屬屏蔽層，首要因?yàn)殡妷旱燃?jí)的不同絕緣才干的不同形成的差異，低壓0.4KV電場才干遠比10KV要弱的許多，比方擊穿空氣或許絕緣擊穿。

　　二、運用方法的差異：

　　高壓電纜有必要依據嚴厲的制造工藝制造好電纜頭后才干運用，而低壓電纜并不強制要求制造電纜頭。高壓電纜和低壓電纜的敷設要求也有不同。

　　總歸，高低壓電纜的差異便是來源于電壓的不同和絕緣才干的不同。而這些不同都是為了確保用電安全的!
